一、工程概況

該液動下開式堰門位于********上游箱涵出口,合流箱涵尺寸為BxH=2200x2000。

二、設計依據

1.現狀雨污水管網圖；

2.《室外排水設計標準》GB50014-2021；

3.《城市黑臭水體整治-排水口、管道及檢查井治理技術指南(試行)》(2016年8月)；

4.《城市防洪工程設計規范》(GBT 50805-2012)；

三、總體工藝設計:

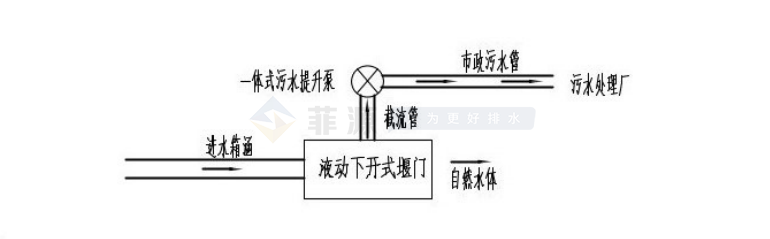

為實現晴天污水全部進泵，雨天減少溢流污染。采用液動下開式堰門對進入箱涵的合流污水進行智能控制收集，轉輸至污水處理廠進行處理。擬建設液動下開式堰門以及相關配套設施一套。

3.1、平面設計

旱流污水和初期雨污混合水通過斷面尺寸為BxH=2200x2000mm的箱涵，重力流至新建污水收集井,通過dn500的截污管截流至新建一體式泵站。

3.2、豎向設計

地面高程3.13m，現狀箱涵出口內底標高0.50m,設計截污管管徑為dn500，管底標高-0.50m.

3.3、工藝設計

正常模式:

晴天時，液動下開式堰門關閉，流量控制閘門全開，旱流污水通過新建截流管截至截污干管,送至污水處理廠處理；

降雨時，當箱涵內部液位小于1.975米時:下開式堰門全關,流量控制閘門全開，箱涵內部合流污水通過截污管進入泵井；當箱涵內液位深度超過1.975m時,液動下開式堰門全開,雨水排入自然水體，流量控制閘門關閉。

雨停時:

極限保護模式(優先級在正常模式之前):當液位計測量液位達到井蓋頂高度-800mm高時，即液位標高為2.33m時，液動下開堰門無條件完全打開,作為對設備的極限保護。高清攝像頭及液位計安裝高度原則上不得低于井蓋頂標高-300mm，即液位標高為2.83m。當液位計液位達到井蓋頂高度-1000mm時,即液位標高為2.13m時,退出極限保護模式，恢復正常模式。

四、注意事項

1、如設計標高發生變化時，請及時與設計單位聯系確認。

2、設備安裝要求:

(1)液動下開式堰門安裝完成后堰門兩側需用素混凝填充,其余在設備安裝前填充完畢。

(2)雷達液位計安裝位置不得低于井頂下底面300mm,為了方便檢修液位計設置在爬梯旁。

(3)在不影響錄像的情況下,高清攝像頭安裝位置不得低于井頂下底面300mm,為了方便檢修攝像頭設置在爬梯旁。

(4)爬梯安裝時,爬梯底部距離井底300mm.

3、施工排水:如管道位于地下水位以下時，施工過程中應采取妥善措施，做好施工降水。施工時可根據不同土質和地下水情況，制定合理的排水方案,將地下水降至槽底0.5m以下時方可進行分流井鋼筋混凝土、管道鋪設工作。

4、雨量計不宜放置在樹下等影響降雨測量的位置。

5、堰門井內增設水位標尺，且位于監控設施可視范圍內。

6、如設計標高發生變化時，請及時與設計單位聯系確認。

7、管道施工前應對現狀管線標高進行復測，待復測完畢后方可進行施工。

8、其他未盡事宜，施工單位應嚴格按國家及省市有關標準規范執行
