一、安裝前現狀問題

沿江、河、湖路區域現狀排水體制為截流式合流制，截污井同時連通 河、湖等自然水體以及污水主管網。晴天河、湖等自然水體潮位較高時河、湖水通過一座雨水井 倒灌進入該處截污井，造成外水入侵；雨天時大量雨水接入該處 截污井，降低污水系統濃度，同時造成管網滿負荷運行，產生污 水溢流風險。

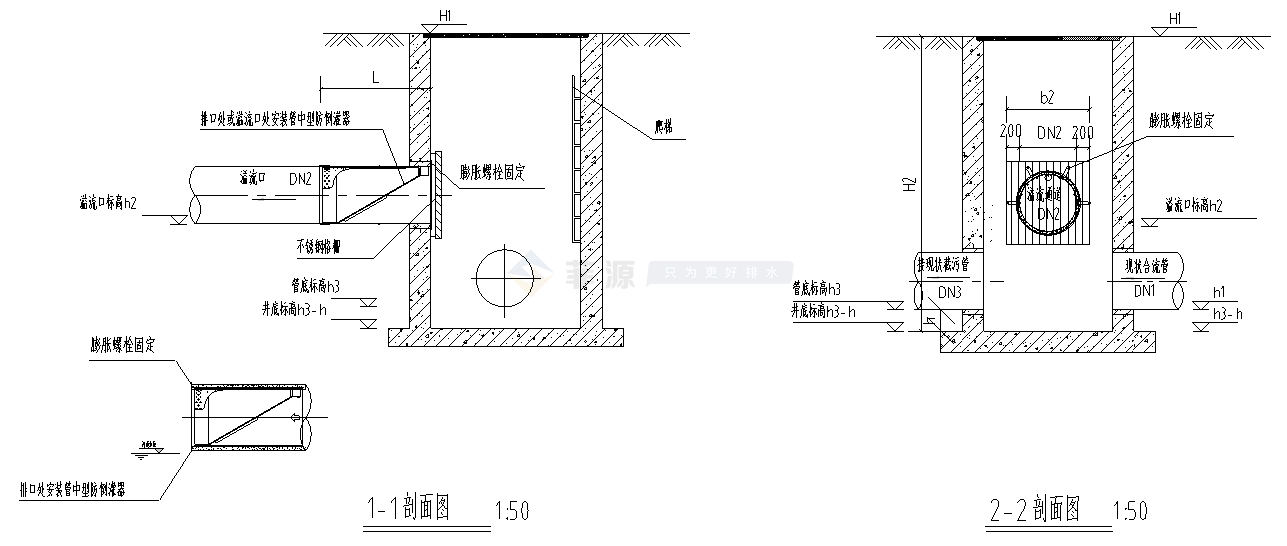

二、菲源管中型內置防倒灌設備原理

菲源管中型防倒灌器為合成橡膠+不銹鋼結構，為流體驅動止回形式，內嵌式套接接口或法蘭連接。整個防倒灌器應有加強層布整個本體、止回套和閥嘴，并被凝固硫化成一體式整體結構。不接受用單獨的本體或硅膠管道作為防倒灌器的殼體，不允許采用機械的金屬較鏈或緊固件將止回套或閥嘴固定到設備殼體上。流道區域應為輪廓逐步縮小的形式，允許流體從一個方向流過而阻止倒流。安裝時，整體應能裝入管道中，不應露出構筑物端面或管道端面。

（一）合理優化管中型雙向防倒灌設備尺寸比例，采用圓筒型內嵌設計；

（二）采用進口橡膠材料，增加橡膠材料厚度，延長使用壽命，減少使用過程中的磨損、老化；

（三）異味控制:輕便的防倒灌器阻止污水系統中令人討厭的異味泄漏，同時在需要時依然允許污水順暢排放。該防倒灌器用于防止下水管道中的甲烷及硫化氫等有害氣體泄漏到地表，這些氣體通常會導致普通公眾對異味的抱怨，而且污染環境。

三、井內液位（井底至液面高度）變化情況

（一）晴天工況下的河、湖等自然水體潮位、雨水井、截污井井內液位變

通過持續觀測第一天至第四天的河、湖等自然水體潮位、雨水井、截污井井內液位變化，發現河、湖等自然水體潮位變化已不對截污井井內液位產生 影響，說明該區域污水管網系統基本實現密閉，有效防自然水體倒灌。

（二）雨天工況下的改造前后截污井井內液位變化

統計日期前兩天持續為雨天，井內液位較高，達到1.1-1.6 米。第十二天對截污井完成改造，自第十三天之后持續五天為雨天，井內液位較低，僅為0.4-0.5米，第一、二天已下降約0.6-1米。

四、改造效果分析

（一）晴天工況

改造前，晴天外河、湖潮位較高時江水倒灌進入該處截污井，造成外水入侵，降低污水系統濃度；改造后，管中型內置防倒灌設備發揮作用，有效防止了外江水等自然水體倒灌進入污水管網。

（二）雨天工況

改造前，雨天時外江、河等自然水體倒灌進去該處截污井，降低污水系統濃度，同時造成管網滿負荷運行，產生污水溢流風險；改造后，管中型防倒灌設備發揮作用，雨天時區域雨水通過排水管道直接排放到自然水體，菲源管中型內置防倒灌設備發揮作用，有效防止了外江水等自然水體倒灌進入污水管網。

五、總結

在觀測自然水體潮位和截污井井內液位變化后發現，河、湖等自然水體潮位變化已不對截污井井內液位產生影響，說明該區域污水管網系統基本實現密閉，有效防自然水體倒灌。在改造前，晴天和雨天時外水入侵和污水溢流風險較高；改造后，管中型內置防倒灌設備可有效防止自然水體倒灌進入污水管網，降低了污水系統濃度，避免了管網滿負荷運行和污水溢流風險。
    綜上所述，菲源管中型內置防倒灌設備能夠有效地防止河、湖水倒灌和污水溢流，提高了污水管網系統的密閉性，降低了污水系統濃度和污水溢流風險，同時也避免了外水入侵對污水管網系統的影響。該設備具有較高的實用性和應用價值，值得在沿江、河、湖路區域的排水系統中推廣應用。
