由中國建筑標準設計研究院有限公司和安徽菲源水工業設備有限公司共同主編的20CS03-1《一體化預制泵站選用與安裝(一)》圖集于2020年6月10日正式在全國發行。

　　編審名單

　　本圖集經前期立項調研、立項論證，完成圖集編制立項;歷經圖集技術條件編制、技術條件審查會、送審圖編制、送審圖審查會、送印圖編制等多個階段，完成圖集編制工作。

　　編制組對設備選型、基礎做法、頂部安裝做法、設備固定、回填等技術內容反復推敲、完善，以保證設備選型的經濟合理、工程做法的適用。圖集編制期間國內眾多市政設計單位、建筑設計單位的多位行業專家、一線設計人員對圖集的技術內容提出了很多中肯的意見。圖集各階段技術內容均由行業內專家進行審查把關。

一體化預制泵站選用與安裝(一)

　　圖集適用范圍

　　本圖集適用于抗震設防烈度8度及8度以下地區新建、改建和擴建的城鎮排水(雨水、污水)提升工程;適用于一般土質條件，當用于濕陷性黃土、膨脹土、多年凍土區等特殊土壤時，應根據有關標準規范另做處理。

　　圖集主要內容

　　總說明、一體化泵站工藝流程示意圖、泵站組成示意圖、一體化雨水泵站選型表、一體化污水泵站選型表、泵站安裝圖、泵站基礎圖、泵站基礎工程量表、泵站安裝頂部結構做法、泵站承壓板結構圖、泵站底部安裝固定做法、泵站基坑回填、提籃及粉碎格柵圖、控制柜外形及基礎圖、工程實例等。

　　圖集編制意義

　　本圖集的編制可以規范一體化預制泵站的工程應用，可以快速選型、工程做法標準化，可縮短設計周期，工程實施便捷。

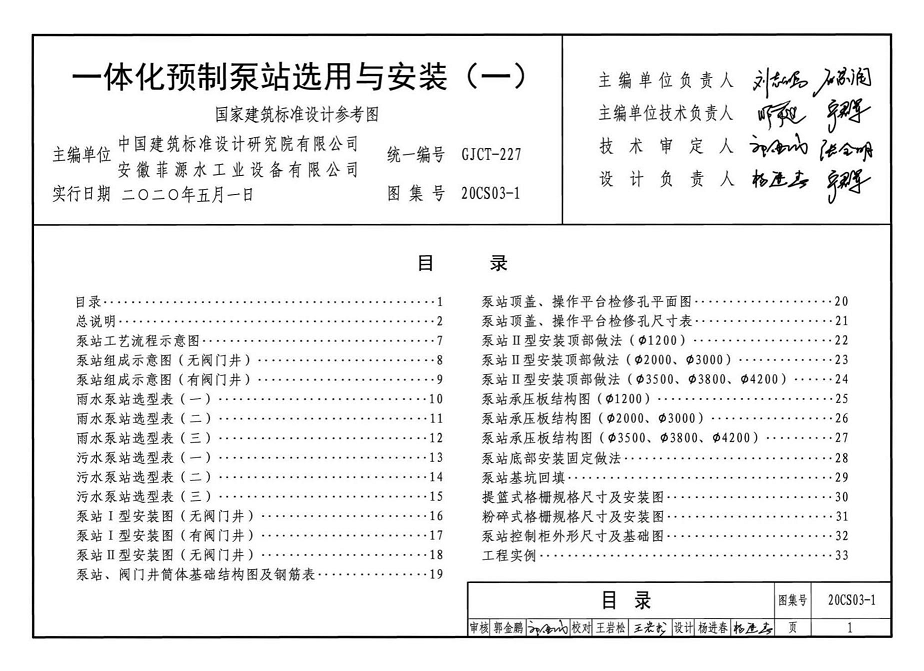

　　圖集目錄

　　總說明

　　泵站工藝流程示意圖

　　泵站組成示意圖(無閥門井、有閥門井)

　　雨水泵站選型表(一、二、三)

　　污水泵站選型表(一、二、三)

　　泵站Ⅰ型安裝圖

　　泵站Ⅱ型安裝圖

　　泵站、閥門井筒體基礎結構圖及鋼筋表

　　泵站頂蓋、操作平臺檢修孔平面圖

　　泵站頂蓋、操作平臺檢修孔尺寸表

　　泵站Ⅱ型安裝頂部做法(Φ1200)

　　泵站Ⅱ型安裝頂部做法(Φ2000、Φ3000)

　　泵站Ⅱ型安裝頂部做法(Φ3500、Φ3800、Φ4200)

　　泵站承壓板結構圖(Φ1200)

　　泵站承壓板結構圖(Φ2000、Φ3000)

　　泵站承壓板結構圖(Φ3500、Φ3800、Φ4200)

　　泵站底部安裝固定做法

　　泵站基坑回填

　　提籃式格柵規格尺寸及安裝圖

　　粉碎式格柵規格尺寸及安裝圖

　　泵站控制柜外形尺寸及基礎圖
