一、工程概況

該排口位于***,為分流制混接雨水排口,排口尺寸為BxH=2600x1800。晴天混錯接污水直排入河,雨天合流污水和初期雨水下河,造成水體污染。

本方案解決目標:采用智能分流井將混錯接污水和初期雨水送入污水處理廠處理,實現晴天污水不下河、初雨少下河。

二、總體工藝設計

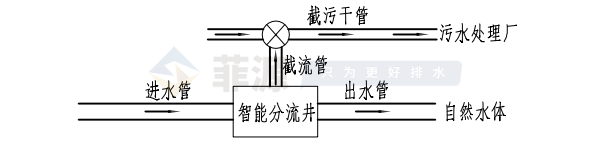

為實現晴天污水不下河、初雨少下河，減少溢流污染。采用智能分流井對混錯接污水和初期雨水進行分流收集，轉輸至污水處理廠進行處理。

三、工藝設計

晴天時,進水管錯混接污水通過新建截流管截至截污干管,降雨時,混錯接污水和初期雨水截流至污水干管,送至污水處理廠處理;降雨持續進行,當降雨量達到設定值D。液動旋轉堰門開啟，后期雨水通過智能分流井溢流排入自然水體。

四、智能分流井工藝原理

正常模式:

1、晴天時(雨量計測定無雨量)

液動旋轉堰門全關。最大流量控制閘門全開。警戒液位設置在80.15m。地面標高81.77m。旋轉堰的堰門底部標高77.82m。

2、降雨時:

(1)當管內液位小于警戒液位80.15m時:旋轉堰門全關，最大流量控制閘門全開。

(2)當管內液位達到警戒水位時:旋轉堰門打開1/3，部分行洪，且井內浮動擋板能夠阻擋污染物下河。流量控制閘半開。

(3)當管內液位達到水位80.45mm時,旋轉堰門打開2/3，部分行洪。且井內浮動擋板能夠阻擋部分污染物下河,流量控制閘開1/4。

(4)當管內液位達到水位80.75m時,旋轉堰門全開，完全行洪，防止上游積水。流量控制閘關閉。

3、雨停時:

極限保護模式:(優先級在正常模式之前)

當液位計測量液位達到80.97m高時液動旋轉堰門無條件完全打開、作為對設備的極限保護。高清攝像頭及液位計安裝高度原則上不得低于分流井井蓋頂標高-300mm(81.47m)。當液位計液位達到80.77m時,退出極限保護模式，恢復正常模式。

防污水倒灌模式:(優先級在正常模式之前)

當下游污水管液位高于智能分流井內液位100mm時,流量控制閘無條件關閉。當下游污水管液位低于智能分流井液位100mm時,退出防污水倒灌程序,恢復正常模式。

五、設備安裝要求:

(1)液動旋轉堰門安裝完成后堰門兩側需用素混凝填充,其余在設備安裝前填充完畢。

(2)為了方便檢修液位計設置在爬梯旁。

(3)在不影響錄像的情況下,高清攝像頭安裝位置不得低于井頂以下300mm，為了方便檢修攝像頭設置在爬梯旁。

(4)爬梯安裝時，爬梯底部距離井底200~500mm。

(5)浮動擋板兩側導軌安裝高度警戒水位+500mm。
