目前我國正在大力推進城市黑臭水體治理工作。《城市黑臭水體整治工作指南》提出了“控源截污、內源治理；活水循環、清水補給；水質凈化、生態修復”的基本技術路線，其中“控源截污”是黑臭水體治理的基礎與前提。源頭控制是黑臭水體治理中最有效的工程措施，截污納管設置的合理與否將直接關系到后續技術措施的選擇與成效。基于我國城市排水現狀，合流制在一定時期內還會存在，在目前合流制和分流制并存的狀態下，對合流制排水進行截污納管是黑臭水體治理中廣泛采用的一種方法。截流井是整個截留系統的核心構筑物，目前存在的截流井根據其形式分為堰式截流井、槽式截流井、堰槽結合式截流井，但都存在一定缺陷，很難把截流量控制在恒定的數值，導致水廠進水水質偏低，影響到污水處理廠的正常運行及處理效果。本文通過工程實例介紹了智慧截流井在污水截污納管中獨特的作用，其獨特的構造實現了截流井截流量的恒定，也減輕了下游城市污水處理廠的沖擊負荷。

一、截流井的主要形式

截流井是截留系統中的關鍵構筑物，系統通過截留旱季污水和一部分初期雨水，同時把超出截留量的合流污水排入水體。截流井是截流干管上最重要的構筑物。目前廣泛應用的截流井根據結構形式主要有堰式截流井、槽式截流井、堰槽結合式截流井。

1、堰式截流井

井內設有堰的截流井，堰有正堰、斜堰、曲線堰、側堰之分。堰式截流井構造如圖1 所示。旱季污水或初期雨水被截流堰截流，通過側邊截流管進入污水系統。截流堰高度根據截流量和下游河水標高綜合確定。堰式截流井能夠有效防止河水倒灌，但是會影響行洪，因此適用于截流初期雨水量較小、排放口相對位置較低需要防止下游倒灌、下游河水位較高需要防倒灌、污水管道埋深較淺等情況。

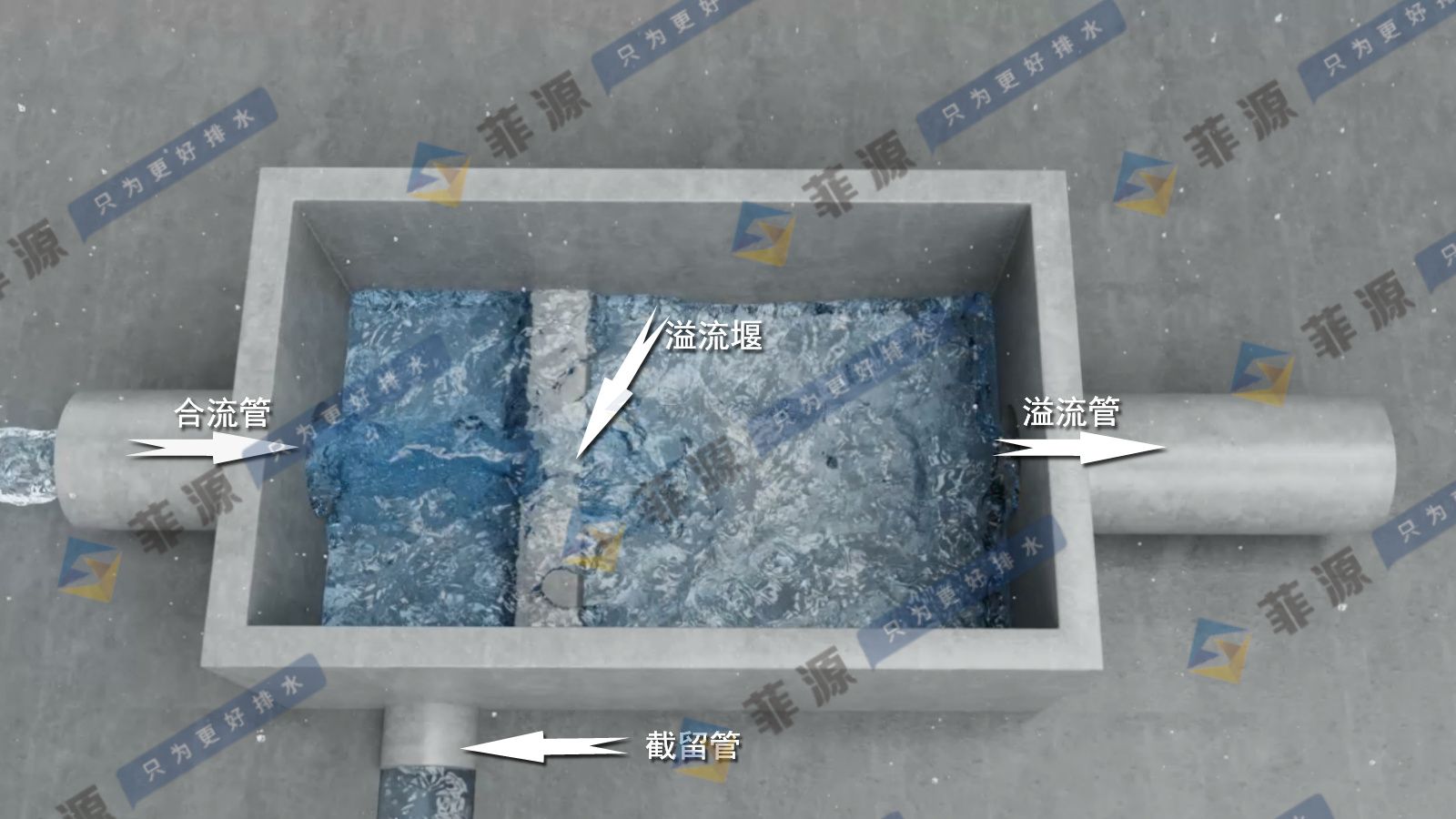

圖1 堰式截流井

2、槽式截流井

槽式截流井構造如圖2 所示。截污管設計水面或管頂?shù)陀诤狭鞴芄艿祝鬯蛘叱跗谟晁ㄟ^(guò)底部流槽進入截污管道。因未設置截流堰，雨天時槽式截流井完全不影響行洪，但也不能防止河水倒灌。因此槽式截流井適用于截流雨水、洪水流量較大、排放口相對位置較高而河水位較低等情況。

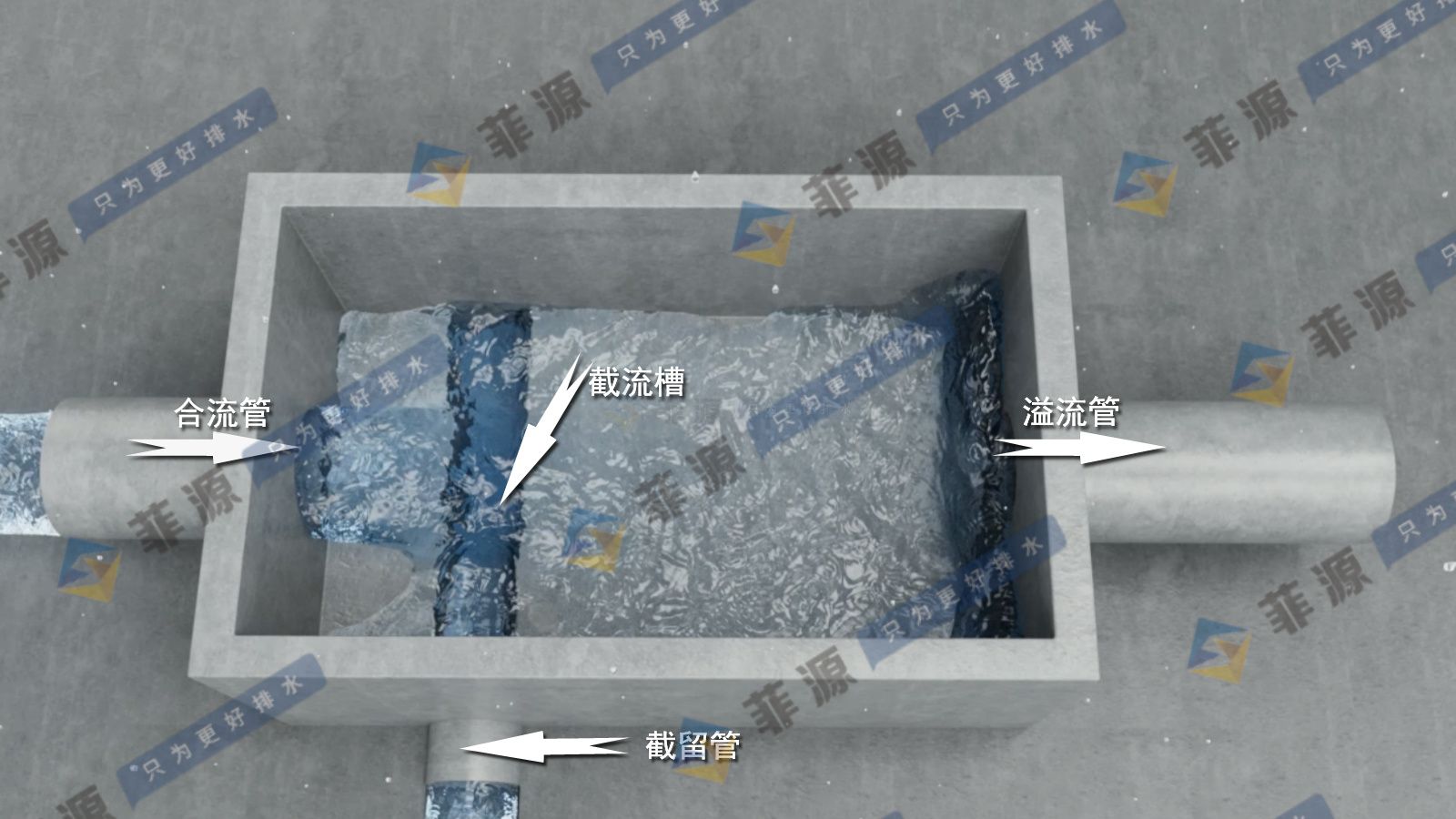

圖2 槽式截流井

3、堰槽結合式截流井

井內同時設有堰槽的截流井，堰槽結合式截流井兼有槽式井和堰式井的優點，既考慮合流管道的行洪，又兼顧下游反倒灌。堰槽結合式截流井常見形式有以下兩種：普通堰槽式截流井和跳躍式截流井。其中跳躍式截流井適用于下游河（海）水位較低的場合，而普通堰槽式截流井適合現狀合流管道的截流改造（見圖3）。

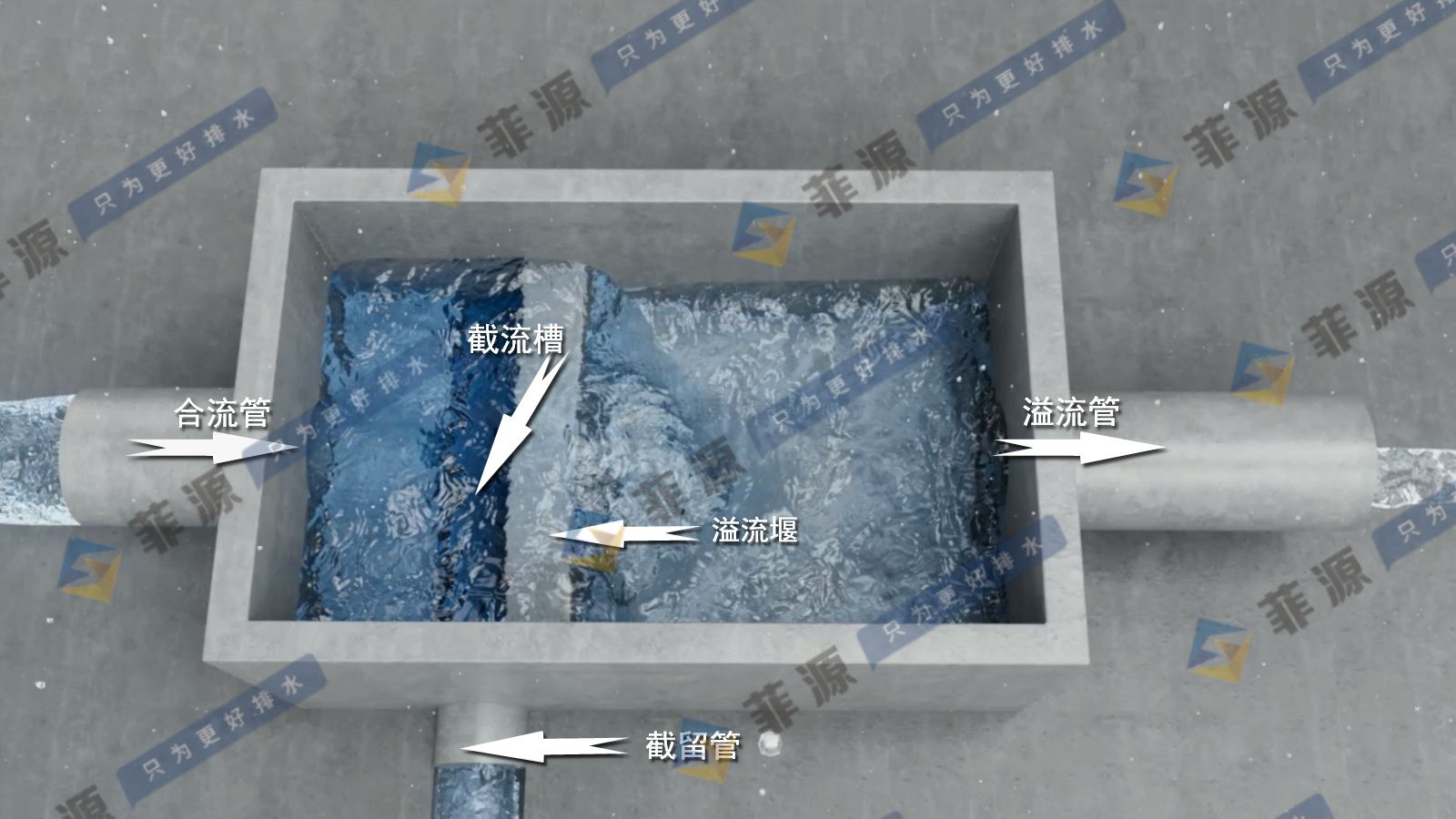

圖3 堰槽結合式截流井

二、智慧截流井

按照截流管理原則，排放雨水、污水或雨污混合水時，截流井的截流水量應該是恒定的，與調蓄池、水流通道、附屬設施、水處理設備中的攔蓄水位無關。從以上三種主流截流井的描述中可以看出，普通截流井在截流過程中，截流量隨著截流井內水位的升高而增加，變化趨勢幾乎呈線性增長，容易對下游污水處理廠造成沖擊，對污水廠的運行管理帶來困難。

智慧截流井即是在截流井中用液壓限流閘來實現截流污水的功能，同時保持截流量恒定。智慧截流井根據液位計來感知水位變化，可以在達到預設水位時自動關閉閘門實現無人值守、智能截流、自動運行、安全可靠的功能。

旱季時因管中只有污水，截流井可以將污水截住，流往污水管中，初雨時將初雨雨水及少量污水截住并流入污水管中，隨著降雨進行，液位到達預設位置，液壓限流閘關閉，雨水通過井雨水管，繼續向下游流通。雨水管加裝菲源管中型內置防倒灌器，可以保障在雨水管正常排水的情況下，防止外部水位升高引起倒灌，造成溢流、積水、內澇。

三、工程應用

位于***街道某條河道長約400 m，寬6 m，周邊住宅小區密集、人口眾多。河道附近部分住戶為實施雨污分流，調查發現，老橫港沿途有排污口20 多個，部分居民未經處理的生活污水直接排入河道，造成河道水質常年處于富營養狀態，河水發黑，有臭味，河道淤積嚴重，淤積最深處達2.2 m，嚴重影響了周邊居民的生活。經過多年發展，河道起端已經嚴重淤塞，且有一根DN1500 的合流管道，周邊居民生活污水未經處理直排河道，造成嚴重污染。為響應相關政策要求，當?shù)赜嘘P(guān)部門啟動了黑臭河道整治計劃。作為治理計劃中的第一步，控源截污被提上了日程。

和大部分老城區合流制排水改造一樣，該區域改造面臨著諸如土地開發強度大、地表硬化率高、建筑密度較大、周邊環境復雜、改造施工難度大、鄰近污水主干管與合流管標高不協調、截留污水無法自流接入等一系列問題。因此該工程因地制宜、另辟蹊徑，直接在合流制管道出水口截污，采用智慧截流井+ 一體化泵站模式（見圖6）。在合流起端采用液壓限流閘控制截流量，然后通過一體化泵站將污水提升至周邊污水干管。整個工程將截流井與一體化泵站合建，液壓限流閘控制污水管道進水量，一體化泵站沉井中預留溢流雨水通道，末端安裝菲源管中型內置防倒灌器，防止河水倒灌。整個工程將智慧截流井、一體化泵站、菲源管中型內置防倒灌器有機結合在一起，結構緊湊，通過沉井一體成型，減少了占地，整體尺寸僅為5.0 m×3.0 m，也加快了施工進度，整個施工過程僅用時一個半月。為整條河流的控源截污起到了良好的示范作用，為該河流黑臭水體治理的下一步工作奠定了良好的基礎。同時由于智慧截流井獨特的結構形式，使得雨季時通過截流井進入污水截流干管的雨水量也能保持恒定，避免了沖擊負荷，保證了下游污水泵站和污水處理廠的正常運行。

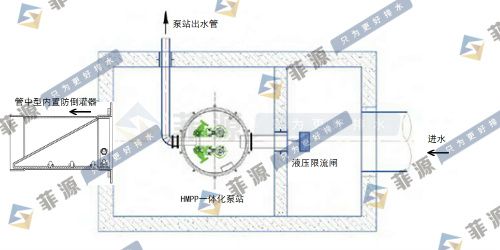

圖6 智慧截流井和一體化泵站的組合

四、結語

黑臭水體的治理是一項長期而艱巨的任務。在源頭上對污染進行有效控制，對黑臭水體進行外部污染源攔截，是治理黑臭水體中的基礎工作。智慧截流井充分利用了原有合流管，避免了大量復雜、艱難的政策處理工作，既減少了在城市道路上敷設污水管對道路交通及周?chē)用裆畹挠绊?，同時保持了截流量的恒定，為下游城市污水處理廠的穩定運行創造了良好條件，又節約了大量投資，解決了黑臭水體治理工作的第一步。通過和一體化泵站組合系統的有機結合，使控源截污工作因地制宜，為黑臭水體的治理奠定了堅實的基礎。
