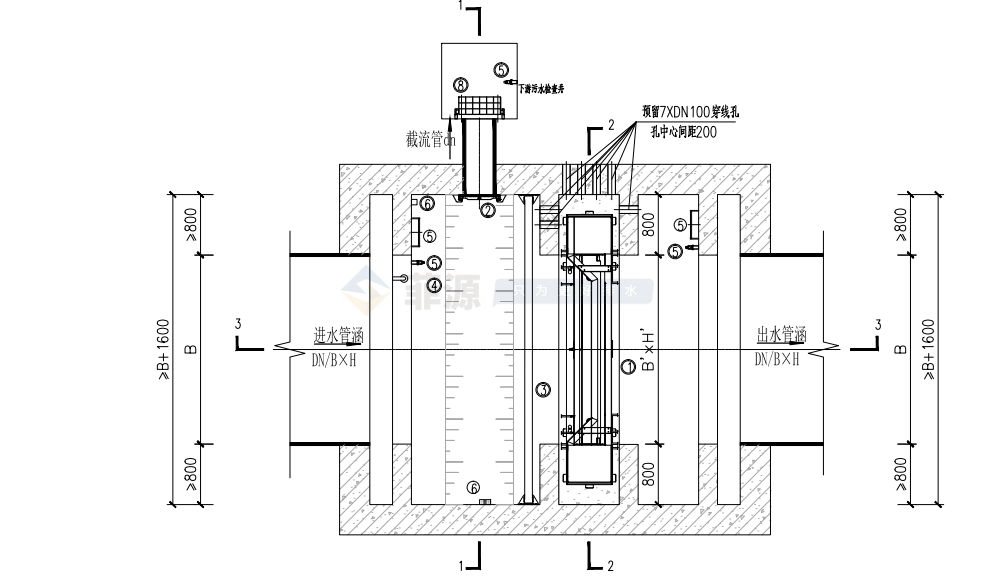

預制混凝土截流井工藝工況:

(1) 正常模式:

晴天時,進水管涵旱流污水通過新建截流管截至截污干管 ,降雨時,旱流污水和初期雨水截流至截流干管，送至污水處理廠處理;降雨持續進行,液動下開式堰門開啟,中、后期干凈雨水通過智能分流井溢流排入自然水體,待井內的雨水處于滿溢狀態時 ,液動下開式堰門全開進行行洪;

(2)極限保護模式(優先級在正常模式之前):

當液位計測量液位達到并蓋項高度- 800mm高時 ,液動下開堰門無條件完全打開,作為對設備的極限保護。 潛水?dāng)z像裝置及液位計安裝高度原則上不得低于分流井井蓋頂標高一300mm. 當液位計液位達到井蓋項高度- 1000mm時 ,退出極限保護模式,恢復正常模式。

(3)防倒灌模式(優先級在正常模式之前):

初始設定:實時監測分流井內液位高度為H,實時監測自然水體液位高度為H¹ ,設定下開式堰門的最大防倒灌高度為關閉時頂部最大高度Hmax,設定下開式堰門截流狀態下頂部高度為截流倍數時對應的液位高度H1 ,設定自然水體液位與下開式堰門項部高度的安全距離為0mm;

a.當H¹>H且H¹>H1-a時,控制下開式堰門執行防倒灌程序,所述防倒灌程序?yàn)?控制下開式堰門項部高度始終為H¹+a;當自然水體液位上升時,下開式堰門隨之上升,直至下開式堰門項部高度為Hmax;當自然水體液位下降時,下開式堰門隨之下降,直至下開式堰門項部高度為H1;

b.當H¹<H,控制下開式堰門執行排水程序。

附注:

1、設備安裝要求:

(1)液動下開式堰門安裝完成后堰門兩側需用素混凝填充，其余在設備安裝前填充完畢。

(2)液位計安裝位置不得低于井頂以下300mm,為了方便檢修液位計設置在爬梯旁。

(3)在不影響錄像的情況下,潛水?dāng)z像裝置安裝位置不得低于井頂以下300mm,為了方便檢修攝像頭設置在爬梯旁。

(4)爬梯安裝時,爬梯底部距離井底200~500mm.

2、雨量計不宜放置在樹下等影響降雨測量的位置。

3、當管道開挖深度大于3.0m時,應進行分層開挖并進行必要的溝槽支護和施工排水。

4、管道施工前應對現狀管線標高進行復測，待復測無誤后方可進行施工。

5、如現場標高發生變化時，請及時與設計單位聯系確認。

6、施工排水:如管道位于地下水位以下時,施工過程中應采取妥善措施，做好施工降水。施工時可根據不同土質和地下水情況，制定合理的排水方案，將地下水降至槽底0.5m以下時方可進行分流井鋼筋混凝土、管道鋪設工作。

7、其他未盡事宜，施工單位應嚴格按國家及省市有關標準規范執行。

8、分流井宜每了個月清一次淤。
