進水單元：進水單元由格柵、進水室組成，進水流速的大小可根據要求設定。格柵和分離室的尺寸必須經過計算確定。

處理單元：處理單元是水力顆粒分離器處理單元的核心組成部分，是整個設備中主要的組件，主要由斜板、擋水板、集油器和沖洗設備等部分組成。

進入水力顆粒分離器的雨水水流依次通過格柵、進水室，從斜板底部一直流到頂部，水中的固體顆粒逐漸在斜板表面聚集。

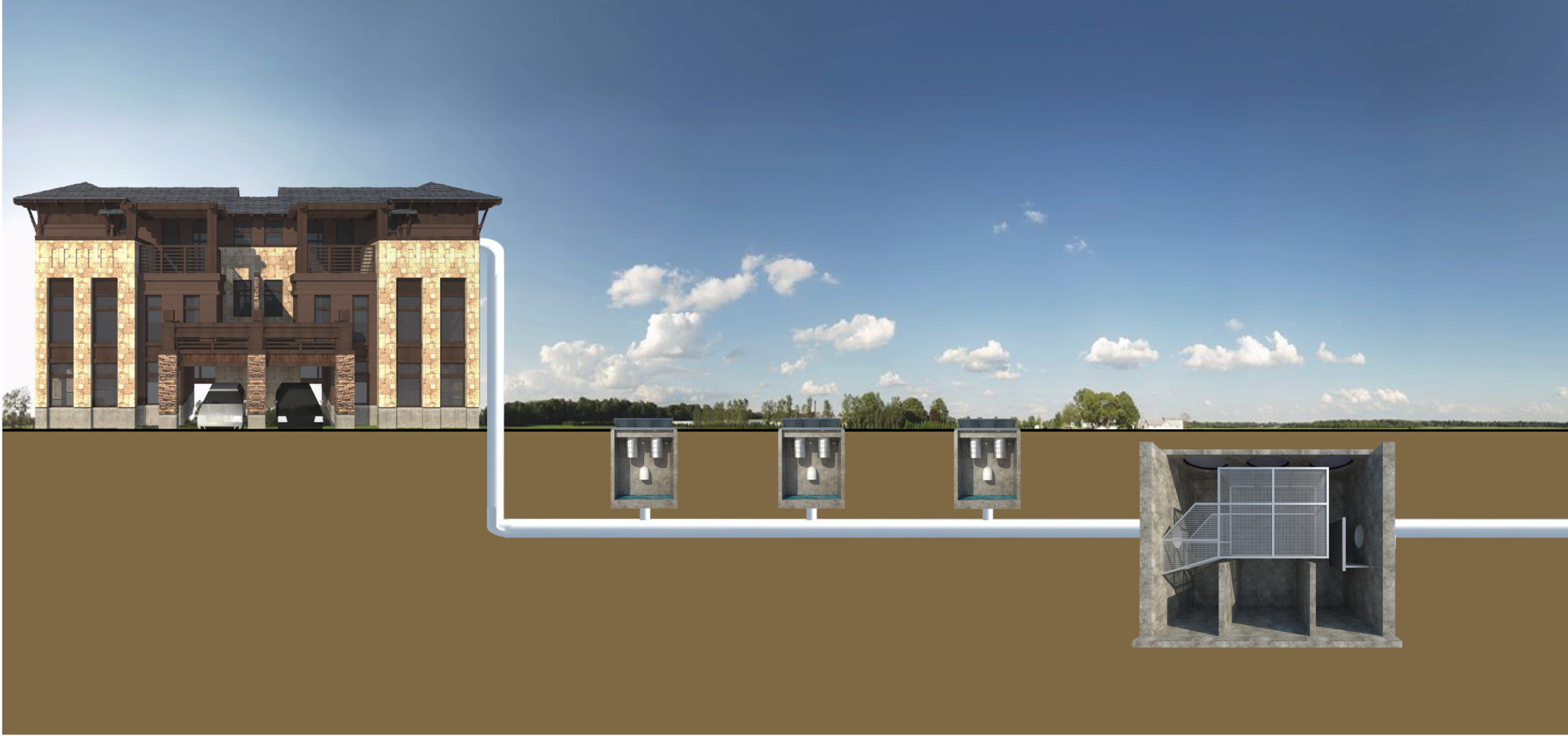

用于雨水口連接管線上的雨水處理

斜板可以自動傾斜，無需外動力即可根據分離單元的水位傾斜至所需的角度。

斜板之間的距離同樣可以進行調整。分離單元排空之后，斜板恢復到自然垂直狀態，聚集在上面的顆粒雜質在重力作用下，滑落至底部。

后在沖洗設備的清洗下，將截留的顆粒雜質清理到收集渠，然后通過污水泵提升到污水管道，終進入污水處理廠進行處理。

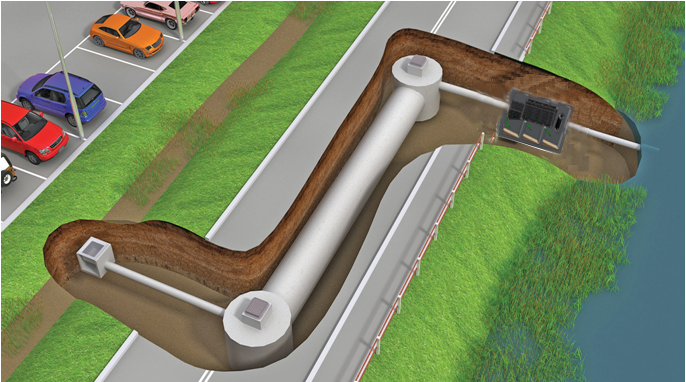

用于雨水排放前的雨水處理

實踐證明，利用水力顆粒分離器能有效去除約80%的懸浮物及COD含量。

流量自動控制；

分離板自動傾斜調整角度，保證高負荷水力處理形態；

底部淤泥自動清洗；

全程無需外部動力；

處理效果佳，污染物去除率達到70%以上；
