一、泵站形式選用

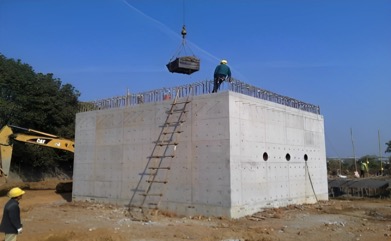

1、傳統提升泵站

傳統提升泵站應用廣泛，泵站運行較穩定。但由于采用混凝土材質，大多數都在現場澆筑，其內部空間的利用率不高，加上設備供應商和土建承包商相互獨立，設備的相互匹配度不高，設計師必須為設備安裝預留出充足的空間，往往導致傳統混凝土泵站“大而深”。

傳統提升泵站多為混凝土結構，占地面積大，建設周期相對較長；混凝土泵站的造價一直居高不下，增加建設費用；泵站內操作環境差、設備噪音大，隨著時間的推移，混凝土池壁容易產生腐蝕；若地基發生沉降，混凝土泵站會發生撕裂；泵坑底部雜質易沉積，減小了泵站容積；泵坑雜質沉積，還導致毒性惡臭氣體揮發，帶來安全隱患；水泵長期在惡劣工況下工作，磨損和故障率增加，縮短水泵壽命，且運行較困難；集成度低下導致的自動化程度落后，使得泵站缺乏有效的監控和管理，反過來又加劇了上述種種問題，如果指派專人職守，成本又不劃算。

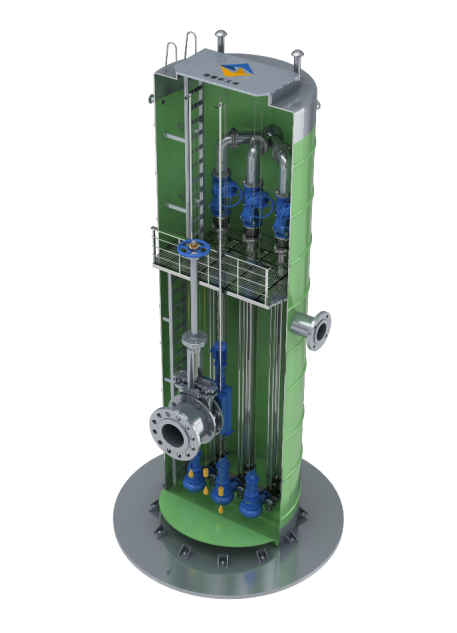

2、一體化提升泵站

一體化提升泵站技術源于歐洲發達國家，在國外被廣泛的應用于市政行業已有 40 多年的歷史。一體化提升泵站由復合纏繞玻璃鋼桶體為主體，內設水泵、管路、閥門、樓梯、維修平臺等，

根據用戶需求還可在進水管道后加設粉碎型格柵，筒體上設有玻璃鋼頂蓋，是把所有設備及儀表集成在一起的成套設備。一體化泵站技術具有占地小，操作簡單，維修、管理便捷，使用安全、安裝簡便、對環境影響小等特點，在國內迅速崛起，被大量采用。

① 安全性高

一體化泵站主體為復合纏繞玻璃鋼筒體，筒體防腐能力強，內置潛污泵、自動耦合裝置、導 桿、提升鏈、出水管、止回閥、閘閥、進出水管，可以實現全自動無人值守控制系統（具備隨時 短信發送功能），重力管網進水前端可根據用戶需要設置進口粉碎型格柵，切屑后的垃圾粒徑 8mm，以利于后段的細格柵提升。一體化提升泵站幾乎所有的設備都配有備用，所以安全性非常高。.

② 無柵渣外運

全地埋式泵站采用粉碎型格柵破碎機替代傳統的機械格柵，把污水中的懸浮物和漂浮物粉碎成細小顆粒，直接隨污水流走。該工藝無需打撈漂浮物和塊狀垃圾，將泵站主要設備全部安裝在地下水池，從而實現泵站的全地埋，改變了傳統泵站的固有缺陷。

③ 占地面積小

一體化泵站內部設備集成度高，使其占地優勢非常明顯，目前最大的一體化提升泵站的筒體直徑 4 米，總占地面積不超過約 30 平米。

④ 周圍環境協調

一體化污水提升泵站埋于地面下，露出地面形狀猶如一個普通的污水檢查井，可以很好的與周圍環境相協調。

⑤ 周圍環境影響小

全地埋式一體化污水泵站可封蓋并進行綠化種植，可實現與周邊景觀的協調，且所有設備全地埋，噪音低也便于采取收集臭氣和除臭措施，解決了傳統污水泵站對周邊環境的影響大的問題，減少以后由于環境問題而引起的不必要麻煩。

⑥ 自動化程度高

內置專用水泵控制器，顯示水泵運行狀況，內置移動通信模塊，直接向泵站管理人員發送運行故障信息，可以采取遠程集中控制。實現真正的無人值守，大大節省泵站運行的人工管理費?？梢詼p輕管理人員的勞動強度，實現人員的合理化配置。節約人力成本和運營管理費用，特別適用于相對偏遠區域的污水提升泵站。

⑦ 施工簡單，施工周期短

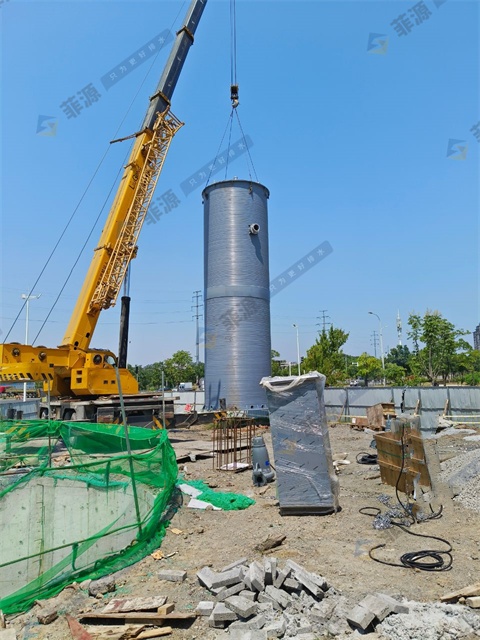

一體化污水提升泵站到貨之前，可先在場地進行開挖，泵站到場后，定位回填，接進出水管，調試控制系統。因此施工簡便，施工周期短。

⑧ 使用壽命長

一體化泵站的玻璃鋼桶體使用壽命 50 年，在使用期內無腐蝕情況發生，并且泵站在使用期間還可以搬移，以再次使用。

⑨ 施工條件

當采用傳統污水提升泵站成本過高時，如深度過大、地質及條件惡劣、施工周期短、修建傳統污水提升泵站影響周圍景觀等情況時，采用一體化污水提升泵站可以明顯的解決這些問題。

綜上所述，本工程需提升的污水量小，征地范圍有限，投資有限。全地埋式一體化污水提升泵站具有占地少，土建量小，配套設備少，對周邊環境影響小等優點，本工程推薦采用一體化預制污水提升泵站。

二、一體化預制泵站工藝設計

1、一體化預制泵站類型：

一體化預制泵站一般有普通型泵站和優化型泵站兩種類型。

1.1、普通型泵站

a、普通型泵站筒體是高強度、耐腐蝕、環保材料；

b、筒體底部采用抗浮起底座設計和自清潔底座設計，均有設計專利；

c、水泵采用潛水排污泵，安裝方式是自動耦合式安裝，維修替換便捷

d、同時在機械結構、接線、密封、保護、控制等方面進行了綜合性優化設計，使得具有更高的配置，更優的水力性能，更強的通用性，更好的可靠性。

1.2、優化型泵站

a、優化型泵站增加前置閘門井防止雜物進入泵站，避免堵塞水泵和管道，保障泵站正常運行；

b、便于保障維護設備，一旦發生異常，可通過控制閘門開合，讓維修人員及時處理問題；

c、智能控制，調節水位和流量，防止倒灌、倒流和倒吸等現象的發生，也可以通過內置的傳感器和自動化控制系統，實時監測水位、流量等參數，精確控制閘門的開合程度，確保水資源的合理分配和利用?。

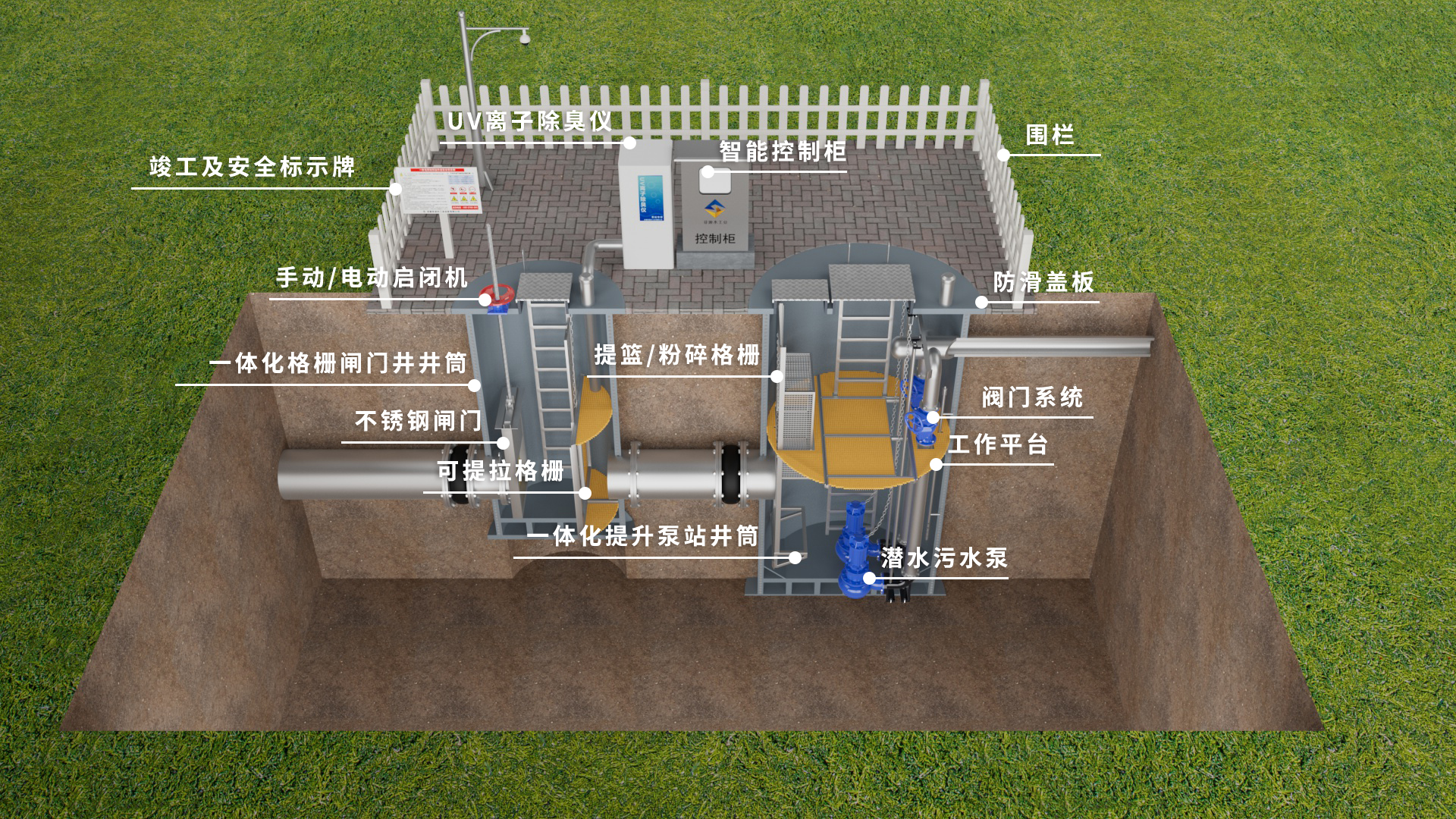

5.4.2.2一體化預制泵站的結構形式和配置

主要材料配置表

① 一體化格柵閘門井井筒

② 不銹鋼閘門

③ 手動/電動啟閉機

④ 可提拉格柵

⑤ 導軌及提升鏈

⑥ UV離子除臭儀

⑦ 智能控制柜

⑧ 一體化提升泵站井筒

⑨ 提籃/粉碎格柵

⑩ 潛水污水泵

? 閥門系統

? 工作平臺

? 防滑蓋板

? 竣工及安全標示牌

? 圍欄
